    Unity という、3Dゲームがお手軽(?)に作れるというソフトを利用して、
    ゲームの3D化をもくろむ日々が続いているのですが、

    3Dの物体を作るには、
    3Dの物体作成ソフトの方がいいような気がいたしまして、
    一般人の味方であるフリーソフトのBlenderという代物をダウンロードしました
    [Blender.org] http://www.blender.org/

    Blender01

    ゲームに使用する物体を作るといいましても、
    人間や他の生き物(例えば馬のような)が、
    じっと直立不動でいるわけにはいきませんので、

    何らかの動き、例えば人間がヒジを曲げたり、
    他の生き物(例えば馬のような)が、
    脚(例えば馬の前脚)を曲げたりするような
    アニメーションも必要になります

    Blenderを使えば、
    そんなアニメーションも作成できるということなのですが、
    まずは、アニメーションの前に、初歩の初歩として、
    3Dで作った棒を曲げる作業をBlenderで進めてみます...

    ...

    てなことで、まずはBlenterを起動し、

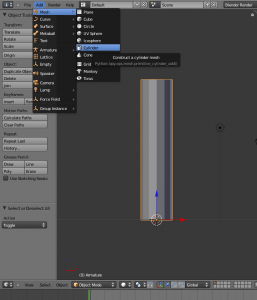

    適当に棒(シリンダー:Cylinder)を作りまして、
    Blender02

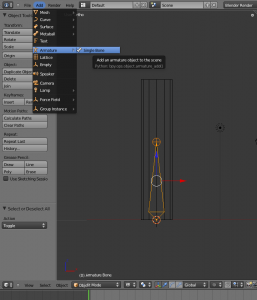

    [Add] -> [Armature] -> [Single Bone]
    として棒の中に骨(ボーン:Bone)を入れます
    骨を入れるときは、[Object Mode]でないといけませんのでご注意を!

    今度は、[Edit Mode]にして、骨を適当に拡大して、
    Blender03

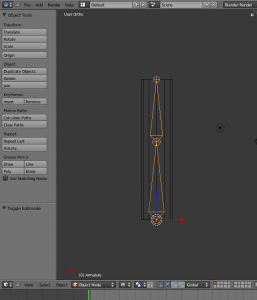

    [E]を押して、先に追加した骨の上に2本目の骨を追加します
    Blender04

    この状態では、棒と骨はまだ別々なので、
    Parent という、グループ化のようなものを施します

    [Object Mode]で、まず棒を選択し、
    シフトを押しながら骨を選択して、

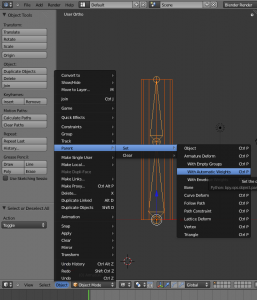

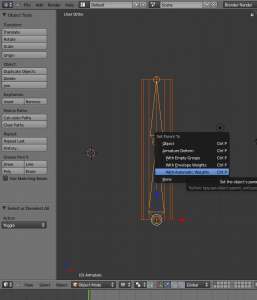

    [Object] -> [Parent] -> [Set] -> [With Automatic Weights]とし
    Blender05

    それから、[With Automatic Weights]で確定します
    Blender06

    これで、棒と骨がくっついたので、ちょっと骨を曲げてみましょう

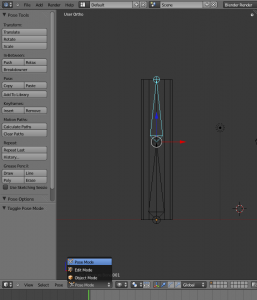

    上の骨を選択して、今度は[Pose Mode]にします
    Blender07

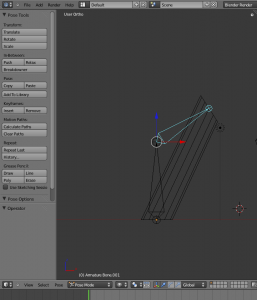

    [R]を押して、マウスを動かすと下の骨が固定された状態で、
    上の骨が回転し、それに棒がくっついて動くのがわかります
    Blender08

    ただし棒は、まっすぐな一本の棒の状態で折れ曲がりませんので、
    棒に節を作ってあげる必要があります

    [Edit Mode]にして棒を選択し、

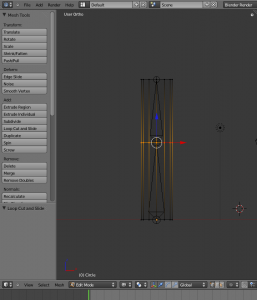

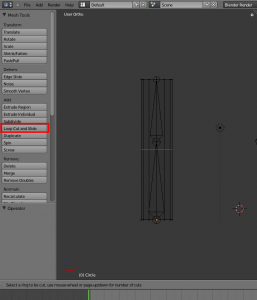

    [Loop Cut and Slide]で、節を一本いれて、
    Blender09

    適当なところ(骨と骨のつなぎ目あたりがいいですね)に節を作ります
    Blender10

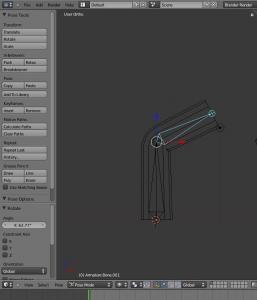

    さて、[Pose Mode]で上の骨を選択して、
    [R]を押して同じように回転させて見ましょう
    Blender11

    するとどうでしょう、
    棒が節のある部分から折れ曲がったではありませんか

    でも、これでも折れ方がちょっと不自然なので、
    いくつか節を追加してみましょう
    [Loop Cut and Slide]で、節を追加して

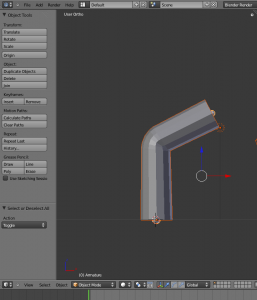

    [Pose Mode]で折り曲げてみました
    Blender12

    上の画像は、最初の節の上下に2本ずつ、
    合計5本の節を追加して曲げています

    ということで、こんな感じに棒が折れ曲がったことで、
    棒がまるで生き物の...そう馬の脚のように見えますね(言い過ぎ)
    Blender13


    3Dの物体が、iPhoneの画面を走り回る日は、
    そう遠くないかもしれません...
